湘潭ZBQ-15礦用隔爆直流牽引電機

時間: 2019-12-30 14:55:13來源: 湖南宇翔牽引電氣設備有限公司

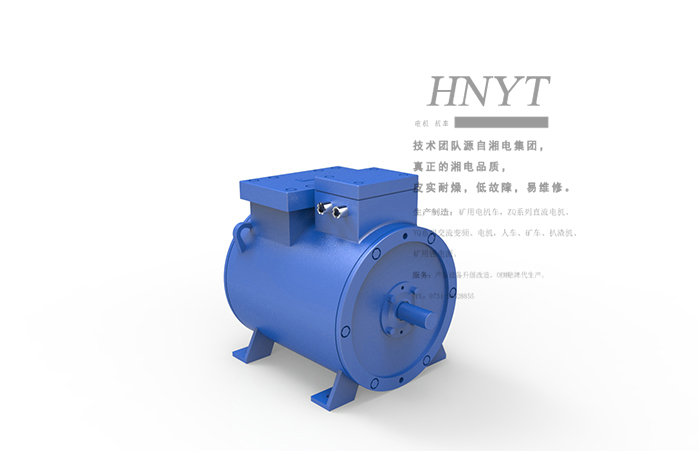

湘潭ZBQ-15礦用隔爆直流牽引電機

產品分類：ZQ及ZBQ直流牽引電機
產品標簽：湘潭ZBQ-15礦用隔爆直流電機 直流牽引電機 湘潭牽引電機
瀏覽次數：已有3936位客戶關注

產品詳細介紹

湘潭ZBQ-15礦用隔爆直流牽引電機優勢(用于8噸140V湘潭礦用電機車）

40年生產經驗技術團隊

國內老牌湘潭電機廠技術團隊、自主研發，個性設計，確保電機工藝和質量。

一、真空浸漆設備及工藝
采用真空浸漆設備，二次以上浸漆工藝，確保ZBQ-15直流電機在潮濕及多粉塵環境下能長期保持高絕緣狀態，減少維護次數，維護周期較同類產品延長1.5倍以上；

真空浸漆設備

二、國內先進的烘干設備及工藝

采用先進的烘干設備及烘干工藝，預烘、烘干、保溫、準確的溫度及時間控制，能有效確保潮氣有效排出，絕緣漆合理凝固，成型，確保電機在潮濕及多粉塵環境下能長期保持高絕緣等級；

三、電機電樞采用特殊工藝，提高電機使用率，更適應惡劣工礦
很多司機圖省事違規操作經常燒電機，我們的電機工藝采用銅本體融化焊接，解決了錫焊不耐溫升的問題，大大提高了電機壽命，延長3倍以上。
電機換向器表面采用精密加工，確保碳刷和換向器的接觸良好，提高碳刷和電機使用壽命。（碳刷磨損產生的導電粉塵引起電機整機絕緣下降，換向片打火及損壞）

五、ZBQ全系列使用高質量或者進口軸承

ZBQ-15直流電機使用高質量或者進口軸承，確保電機低噪音，低震動，高精度，高效率，長壽命和少維護；

六、ZBQ全系列使用矽(硅)鋼片

ZBQ-15直流電機均采用寶鋼/武鋼的矽鋼片，確保高導磁率，低鐵損，功率因數高，電機溫升小，過載能力強；

七、ZBQ全系列使用F級及H級絕緣材料,高壓絕緣無短板

ZBQ直流電機采用F級及H級絕緣材料（絕緣漆、絕緣紙、包扎帶及絕緣套管等）；

八、ZBQ全系列電機使用

ZBQ-15直流電機采用大廠F級及H級漆包線，絕緣絲包線，絕緣扁銅線等。

主要用途及適用范圍

1.1 主要用途

ZBQ-15礦用隔爆型直流牽引電動機供 CTY8/140-KBT 型蓄電池式礦用電機車作主電動機。

適用范圍電機置于電機車內部，在下列環境下應能正常運行：

a) 海拔不超過2000m；

b) 在遮蔭處空氣更高溫度不超過40℃,更低空氣溫度不低于-25℃；

c) 朂濕月月平均更大相對濕度不高于 90%（同月的月平均更低溫度不高于 25℃）；

d）空氣中含有煤塵和瓦斯與空氣的爆炸性氣體混合物。

結構概述

1. 電機采用全封閉自冷式結構。

2. 電機一端伸軸，軸伸為圓柱形，通過聯軸器經兩級齒輪傳動驅動機車車軸。電機下部用四底腳固

定，為全懸掛裝置。

3. 電機機座由無縫鋼管 Q235-B 焊接后車制而成，兼作導磁體及安裝全部零部件的骨架之用。機座上

方設有一個視察窗及一個出線盒。通過視察窗可檢查換向器和電刷的工作情況及更換電刷。出線盒內有四

個接線柱，外接電纜通過出線盒上的接口引入。電機電氣間隙不小于 6mm，爬電距離不小于 7mm。

4. 電機采用四磁極及全刷桿結構；刷架為圓圈形的塑料壓制件，可在一定范圍內進行調整。每個刷

盒內裝有兩塊帶尾電刷，刷握采用恒壓彈簧。

5. 換向器為傳統的拱形結構，由梯形銅牌加工成鴿尾狀的換向片組成，片間用 0.8mm 的5535 云母板

絕緣，鴿尾用錐形云母環絕緣，再用換向器套筒和壓圈藉緊固螺母壓緊。

6. 轉軸用 Φ55 的45 號優質碳素圓鋼車制而成。

7. 電機軸承用 3 號工業鋰基潤滑脂潤滑，且傳動端用 NU207 圓柱滾子軸承，換向器端用 207 深溝球

軸承。

湘潭ZBQ-15礦用隔爆直流牽引電機參數

ZBQ-15直流牽引電機	功率	15Kw
ZBQ-15直流牽引電機	電壓	130V
	電壓	130V
	電流	136A
	轉速	1060r/min
	更大電流	272A
	更大轉速	2230r/min
	結構形式	臥式
	工作制定額	S2-60MIN
	勵磁方式	串勵
	絕緣等級	F
	冷卻形式	IC40
	重量	362KG
