湘潭YBVF15Q-1礦用變頻隔爆牽引電機(15KW電機)

時間: 2020-01-02 13:46:23來源: 湖南宇翔牽引電氣設備有限公司

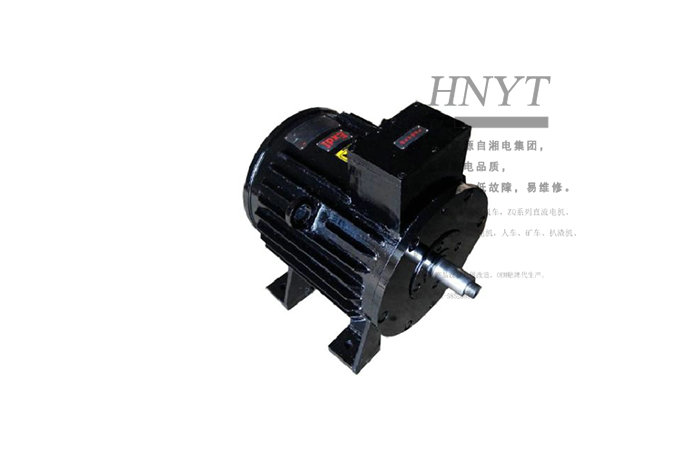

湘潭YBVF15Q-1礦用變頻隔爆牽引電機(15KW電機)

產品分類：YVF及YBVF變頻牽引電機
產品標簽：YBVF變頻牽引電機系列 YBVF15Q-1隔爆牽引電機礦用牽引電機
瀏覽次數：已有4423位客戶關注

產品詳細介紹

40年生產經驗技術團隊

國內老牌湘潭電機廠技術團隊、自主研發，個性設計，確保電機工藝和質量。

一、真空浸漆設備及工藝
采用真空浸漆設備，二次以上浸漆工藝，確保YBVF7.5KW變頻牽引電機在潮濕及多粉塵環境下能長期保持高絕緣狀態，減少維護次數，維護周期較同類產品延長1.5倍以上；

真空浸漆設備

二、國內先進的烘干設備及工藝

采用先進的烘干設備及烘干工藝，預烘、烘干、保溫、準確的溫度及時間控制，能有效確保潮氣有效排出，絕緣漆合理凝固，成型，確保電機在潮濕及多粉塵環境下能長期保持高絕緣等級；

四、YBVF全系列使用高質量或者進口軸承

YBVF變頻電機使用高質量或者進口軸承，確保電機低噪音，低震動，高精度，高效率，長壽命和少維護；

六、YBVF全系列使用矽(硅)鋼片

YBVF變頻電機均采用寶鋼/武鋼的矽鋼片，確保高導磁率，低鐵損，功率因數高，電機溫升小，過載能力強；

七、YBVF全系列變頻電機使用F級及H級絕緣材料,高壓絕緣無短板

YBVF變頻電機采用F級及H級絕緣材料（絕緣漆、絕緣紙、包扎帶及絕緣套管等）；

七、直流牽引電機和變頻電機比較分析

	直流牽引電機	變頻牽引電機
調速性能分析	1、直流電機的轉速是隨負載變化的,尤其是在下坡道運行時,機車可以開得飛快,容易出事故; 2、不允許司機突然加速,否則損壞電機和調速器	1、當電機車的負載發生改變時，交流牽引變頻調速裝置的存在能夠使電機車保持均勻的速度調節，不會如直流牽引電機發生瞬時速度陡然變化，故不會出現“飛車出軌”現象。 2、可設定礦用電機車更高車速限制,一旦車速設定好,即使是在下坡道行駛,機車也不會超過所設定的車速;
維修成本	1、直流電機轉子上因為有線圈和易磨損的換向銅頭、碳刷等,故障率高、維修費用大。	2、以鼠籠轉子 ( 無銅頭碳刷、線圈 ) 取代直流電牽引電機轉子，大大提升了部件組合的密閉性，故使得因工作環境問題 ( 如潮濕、高溫等 ) 所產生的絕緣性能降低問題得以有效避免，也省卻了打開部件，實時清理轉子碳粉的步驟，以此提升運轉可靠性。基本無需維修
可靠性	速度調節沖擊力作用巨大，對于齒輪的磨損力較大。手制動高頻率使用能夠?qū)τ陂l瓦產生較大損傷。	運行平穩，故不會產生強烈的沖擊力，因此能夠?qū)崿F(xiàn)對于閘瓦的有效保護，降低故障的發生率，且免去啟動電阻的使用，借此降低維修成本與維修難度。
經濟效益分析	轉子易損壞，碳刷、換向器需經常更換。	變頻交流調速采用交流電機,其轉子不會損壞，同時，變頻調速電動機能夠在很多運輸過程中根據具體的地況來調控轉速，實現反饋牽引電網，故可實現能耗的降低，大大的節約能源。

主要用途及適用范圍

YBVF系列礦用隔爆型變頻調速牽引電動機裝于電機車內部，適用于一般礦山井下環境條件，系供蓄電池式礦用電機車作驅動電動機。

1.2 適用范圍

電機應能在下列條件下正常運行：

a）海拔高度不超過1600m；

b）周圍環境溫度-20℃～+40℃；

c）周圍空氣月平均相對濕度不大于95%（25℃）；

d）在無破壞絕緣的氣體或蒸汽環境中；

e）工作場所允許有甲烷或煤塵爆炸性混合物。

產品型號和基本參數

產品型號	定額	額定數據					繞組接法	絕緣等級	防護等級	重量kg
產品型號	定額	功率 kW	電壓V	電流 A	頻率 Hz	轉速 r/min	繞組接法	絕緣等級	防護等級	重量kg
YBVF-8Q	S₂-60min	7.5	64	85.7	38.6	1128	Y	F	Ip54	170
YBVF-15Q	S₂-60min	15	100	114.9	54.1	1062	Y	F	Ip54	310
YBVF-15Q-1	S₂-60min	15	78	150.6	25.5	370	Y	F	Ip54	450
YBVF-22Q	S₂-60min	22	140	127.2	63	1243	Y	F	Ip54	355
YBVF-30Q	S₂-60min	30	140	164	63	1237	Y	F	Ip54	370
